모의실험으로 축전기의
충전과
방전 확인하기
- 0
- 2
- 4
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 26
- 28
- 30
- 32
- 34
- 36
- 38
- 40
활동 목표
-
축전기의 충전과 방전 과정에서
자유 전자의 이동 방향과 축전기
금속판의 전하량을 관찰하고,
축전기의 금속판 간격 변화에 따른
회로의 전류 변화를 관찰할 수 있다.
모의실험으로 축전기의 충전과 방전 확인하기
축전기를 전지에 연결해 보자.
축전기가 충전될 때,
자유 전자의 이동 방향,
금속판의 전하량 등을 관찰해 보자.
충전된 축전기와 전지의 연결을
끊어 보고, 이때 금속판의
전하량을 관찰해 보자.
충전된 축전기를 전구와 연결해
방전시켜 보자. 축전기가 방전될 때,
전자의 이동 방향과 금속판의
전하량을 관찰해 보자.
판 사이의 거리
6.0
mm
정리하기
| 구분 | 자유 전자의 이동 | 축전기 금속판의 전하량 |
|---|---|---|
| 충전 | (+)극판에서 전지의 (+)극 방향으로 이동함. | 완전히 충전될 때까지 전하량이 증가함. |
| 방전 | 전구에서 축전기의 (+)극판으로 이동함. | 완전히 방전될 때까지 전하량이 감소함. |

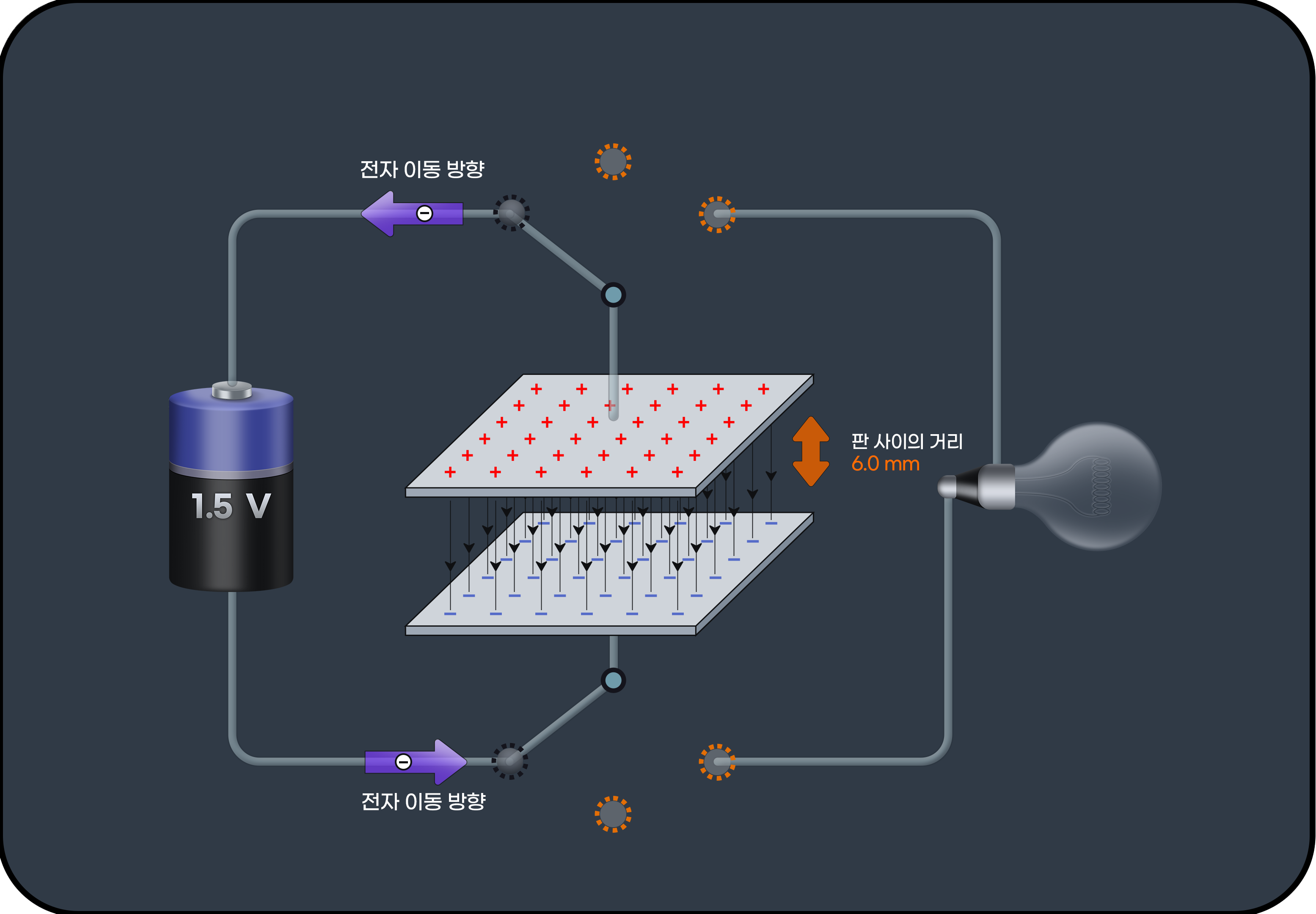

금속판 간격을 좁힐 때와 넓힐 때 축전기에 연결된
도선에서 자유 전자의 이동 방향은 반대이다.
