공유 결합을
모형으로 나타내기

공유 결합을 모형으로 나타내기

수소 분자(H2)를 이루는 수소 원자(H) 2 개를
선택하고 공유 결합을 나타내 봅시다.

  • 1+

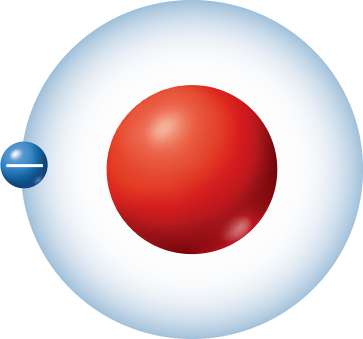

    수소

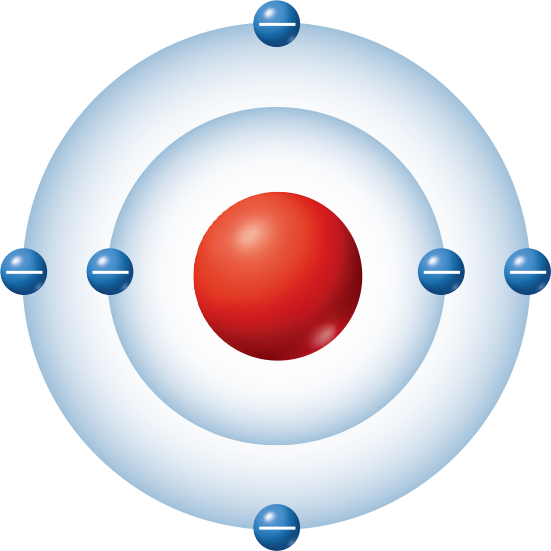

  • 6+
    탄소

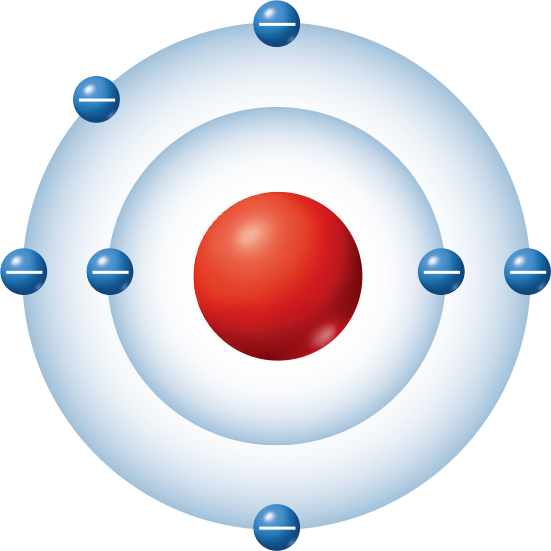

  • 7+
    질소

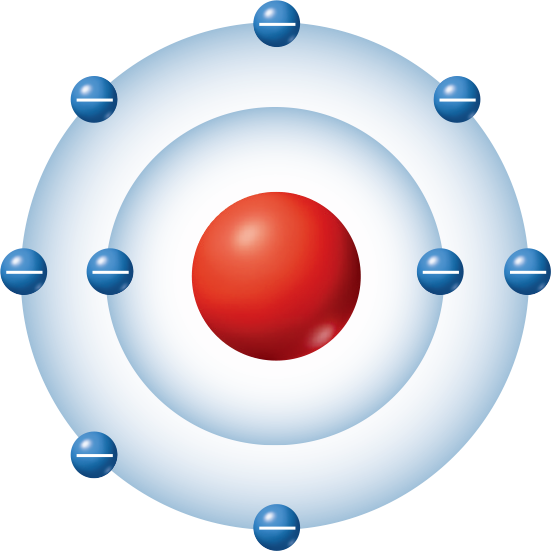

  • 9+
    플루오린
분자를 이루는 원자

1+
1+
1+ 1+

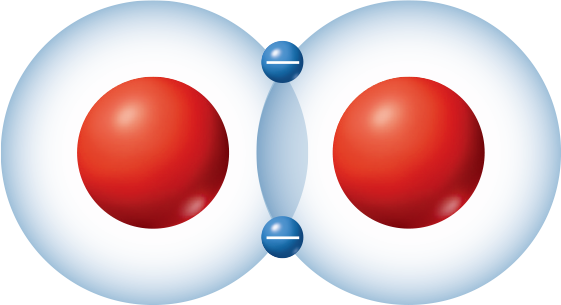

수소 분자(H2)

2 개의 수소 원자(H)가 1 개의 전자쌍을 공유하며 공유 결합을 형성합니다.

각각의 수소 원자는 18족 원소인 헬륨(He) 원자와 같은 전자 배치를 하여 안정해집니다.

수소 분자를 공유 결합
모형으로 나타내 봅시다.

플루오린 분자(F2)를 이루는 플루오린 원자(F) 2 개를
선택하고 공유 결합을 나타내 봅시다.

  • 1+
    수소
  • 6+
    탄소
  • 7+
    질소
  • 9+
    플루오린
분자를 이루는 원자

9+
9+
9+ 9+

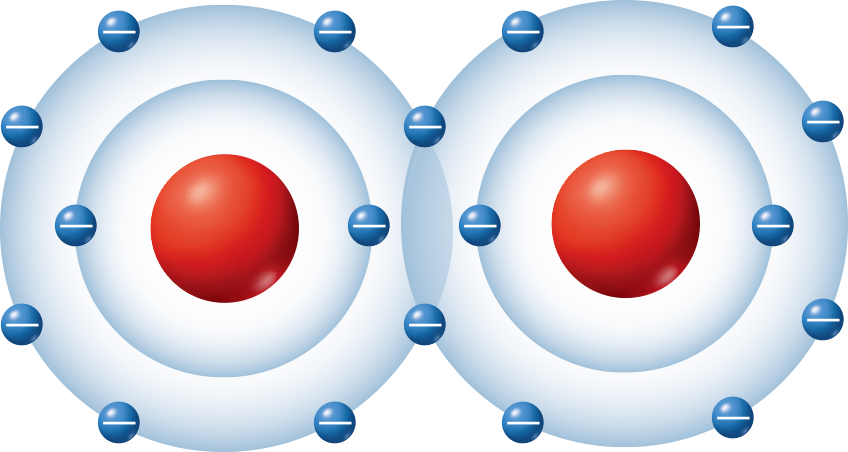

플루오린 분자(F2)

2 개의 플루오린 원자(F)가 1 개의 전자쌍을 공유하며 공유 결합을 형성합니다.

각각의 플루오린 원자는 18족 원소인 네온(Ne) 원자와 같은 전자 배치를 하여 안정해집니다.

플루오린 분자를 공유 결합
모형으로 나타내 봅시다.

플루오린화 수소 분자(HF)를 이루는 수소 원자(H) 1 개와
플루오린 원자(F) 1 개를 선택하고 공유 결합을 나타내 봅시다.

  • 1+
    수소
  • 6+
    탄소
  • 7+
    질소
  • 9+
    플루오린
분자를 이루는 원자

1+
9+
1+ 9+

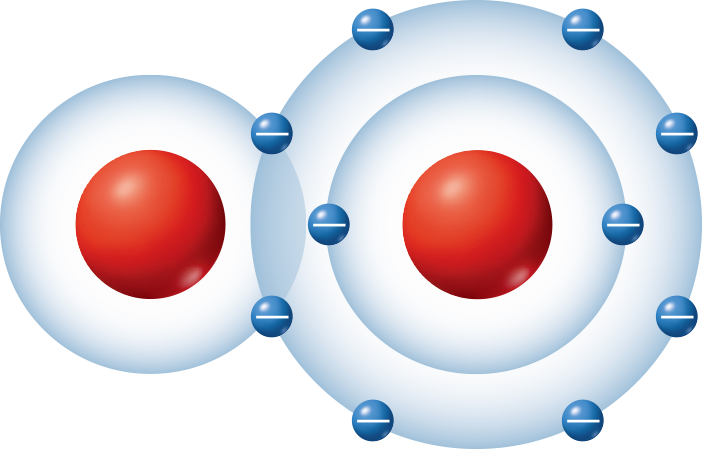

플루오린화 수소 분자(HF)

1 개의 수소 원자(H)와 1 개의 플루오린 원자(F)가 1 개의 전자쌍을 공유하며 공유 결합을 형성합니다.

수소 원자는 18족 원소인 헬륨(He) 원자와, 플루오린 원자는 18족 원소인 네온(Ne) 원자와 같은 전자 배치를 하여 안정해집니다.

플루오린화 수소 분자를 공유 결합
모형으로 나타내 봅시다.

암모니아 분자(NH3)를 이루는 질소 원자(N) 1 개와
수소 원자(H) 3 개를 선택하고 공유 결합을 나타내 봅시다.

  • 1+
    수소
  • 6+
    탄소
  • 7+
    질소
  • 9+
    플루오린
분자를 이루는 원자

7+
1+
1+
1+
1+ 1+ 1+ 7+

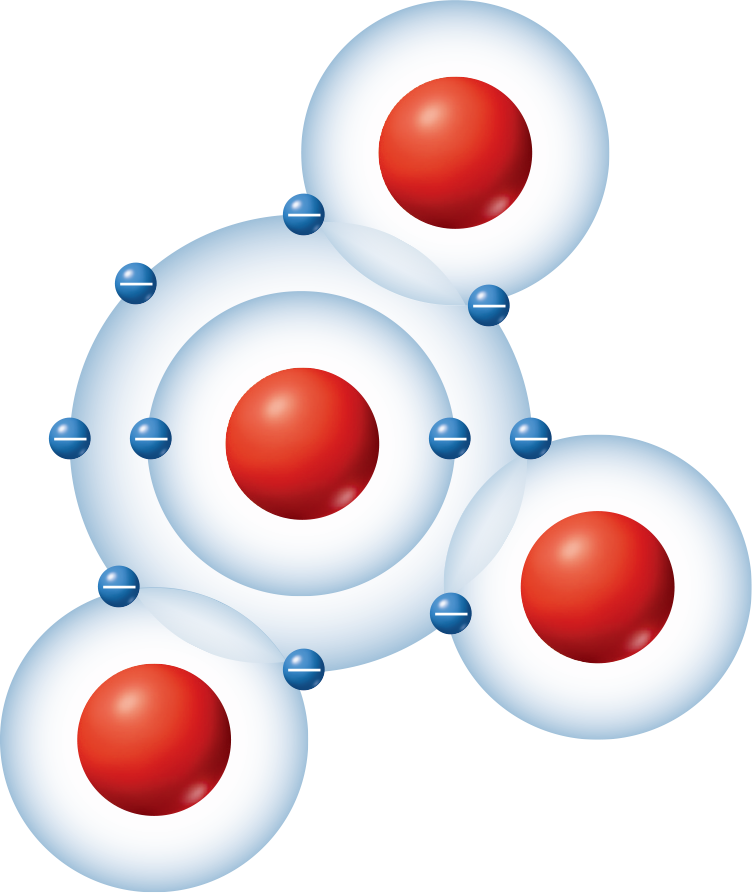

암모니아 분자(NH3)

1 개의 질소 원자(N)가 3 개의 수소 원자(H)와 각각 1 개씩, 총 3 개의 전자쌍을 공유하며 공유 결합을 형성합니다.

질소 원자는 18족 원소인 네온(Ne) 원자와, 수소 원자는 18족 원소인 헬륨(He) 원자와 같은 전자 배치를 하여 안정해집니다.

암모니아 분자를 공유 결합
모형으로 나타내 봅시다.

메테인 분자(CH4)를 이루는 탄소 원자(C) 1 개와
수소 원자(H) 4 개를 선택하고 공유 결합을 나타내 봅시다.

  • 1+
    수소
  • 6+
    탄소
  • 7+
    질소
  • 9+
    플루오린
분자를 이루는 원자

6+
1+
1+
1+
1+
1+ 1+ 1+ 1+ 6+

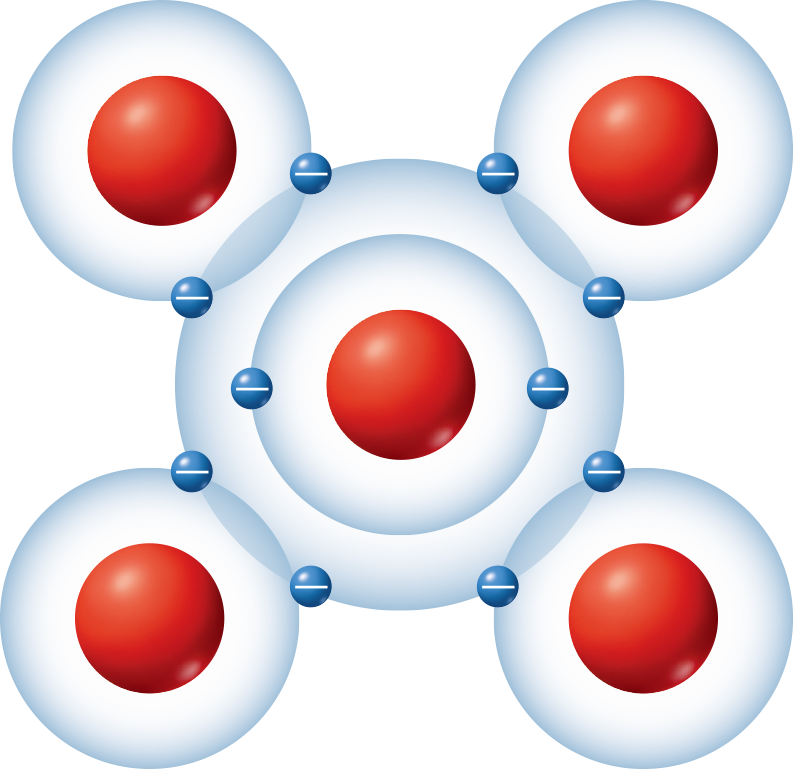

메테인 분자(CH4)

1 개의 탄소 원자(C)가 4 개의 수소 원자(H)와 각각 1 개씩, 총 4 개의 전자쌍을 공유하며 공유 결합을 형성합니다.

탄소 원자는 18족 원소인 네온(Ne) 원자와, 수소 원자는 18족 원소인 헬륨(He) 원자와 같은 전자 배치를 하여 안정해집니다.

메테인 분자를 공유 결합
모형으로 나타내 봅시다.
